Laudo de SPDA e a NBR 5419:2026: o que mudou e qual a validade

O que aconteceu com a norma

A ABNT publicou em 10 de março de 2026 a revisão da NBR 5419, a norma brasileira de proteção contra descargas atmosféricas. As quatro partes foram revisadas de uma vez e substituem integralmente a edição de 2015, que estava em vigor havia dez anos. A revisão acompanha a atualização da norma internacional que serve de base, a IEC 62305.

A norma prevê um prazo de seis meses entre a publicação e a exigência dos novos requisitos, prazo que já venceu. Projeto, análise de risco e laudo emitidos de agora em diante devem citar a edição de 2026.

Isso não quer dizer que toda instalação existente ficou irregular. Quer dizer que os documentos novos mudam de referência e que a conta da análise de risco, refeita hoje, pode dar outro resultado. Os pontos abaixo são os que mais aparecem no dia a dia de quem faz e de quem recebe laudo de SPDA.

O mapa de raios mudou, e isso mexe na análise de risco

A análise de risco da NBR 5419 usa a densidade de descargas atmosféricas da região, o Ng: quantos raios caem por quilômetro quadrado por ano. Esse número entra direto na conta que decide se a estrutura precisa de SPDA e qual o nível de proteção.

Na edição de 2015, o dado vinha de mapas antigos. A revisão de 2026 trouxe valores novos, obtidos por satélite e calibrados com a rede de sensores em solo que registra as descargas no Brasil. Em boa parte do país o valor subiu, em alguns municípios bastante.

Na prática: uma estrutura que passou na análise de risco anos atrás pode não passar mais, e um SPDA dimensionado com o Ng antigo pode ficar aquém do nível de proteção que a conta atual exige. Quem tem análise de risco antiga deveria refazer o cálculo com os dados novos antes de renovar o laudo.

O fim do mito dos 10 ohms

A pergunta que mais chega aqui é se o aterramento precisa dar menos de 10 ohms. Não precisa. Esse valor nunca foi critério de aprovação de SPDA na NBR 5419, e a revisão de 2026 manteve o ponto de forma explícita: não é necessário medir a resistência de aterramento para verificar a eficácia do sistema.

O que a norma pede é a verificação da continuidade elétrica: se captação, descidas, eletrodos de aterramento e barramentos de equipotencialização estão de fato ligados entre si, com conexões em bom estado. De nada adianta uma malha com resistência baixa se a descida está rompida ou a conexão está corroída, e é exatamente esse defeito que a medição de continuidade encontra.

A resistência do aterramento e a resistividade do solo continuam importantes no projeto, para dimensionar a malha, e em outras normas, como no aterramento de sistemas elétricos. O que mudou é o papel delas na inspeção do SPDA: elas não são o carimbo de aprovado ou reprovado.

O que mudou, lado a lado

Como a continuidade é medida em campo

A medição é feita com micro-ohmímetro: o equipamento injeta corrente no trecho, de 1 A a 10 A, em frequência diferente de 60 Hz para não sofrer interferência da rede, e mede a queda de tensão entre os dois pontos. A resistência sai da divisão da tensão medida pela corrente injetada, e o resultado aparece em miliohms.

O ponto de referência costuma ser o barramento de equipotencialização principal, o BEP. A partir dele, o técnico mede até cada estrutura ligada ao sistema: descidas, postes, painéis, eletrocentros, quadros, esquadrias e tubulações metálicas.

Os valores de referência: até 0,2 Ω na medição junto ao BEP, interligado com os barramentos de equipotencialização local; nos demais trechos, a continuidade é aceita quando trechos semelhantes ficam na mesma ordem de grandeza e abaixo de 1 Ω. Em instalação bem executada, esses valores aparecem na casa das dezenas de miliohms.

Um detalhe que decide o valor do laudo em uma auditoria: o equipamento precisa ter certificado de calibração válido e rastreável, anexado ao documento. Sem isso, o número medido não se sustenta.

Na prática: complexo solar em Arinos (MG)

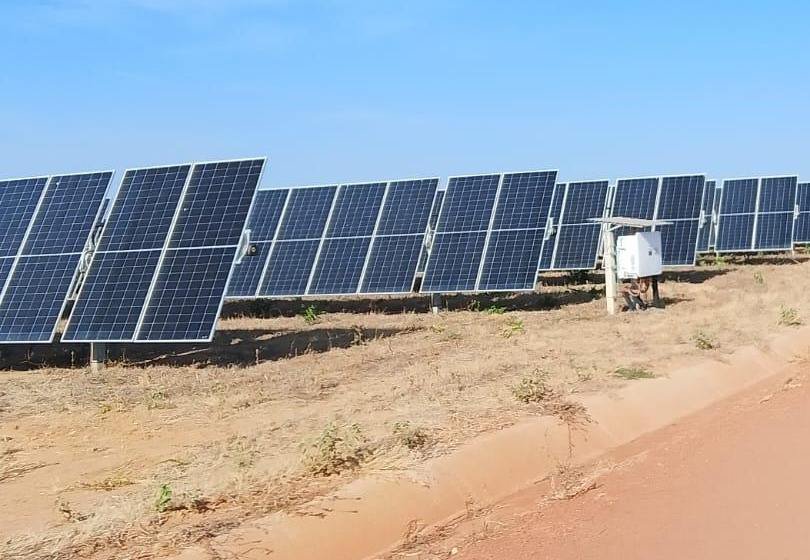

As fotos deste artigo são de um trabalho da equipe da Aimer no complexo solar da Newave em Arinos (MG): 432 MWp de potência instalada, mais de 720 mil painéis espalhados por 822 hectares, um dos maiores parques solares do país. A inspeção cobriu sete usinas do complexo, cada uma com sua subestação, seus inversores e suas mesas de placas.

Esse é o tipo de planta que mostra por que a conversa sobre resistência de aterramento não resolve. O SPDA e o aterramento não estão em uma cobertura: estão espalhados por quilômetros de campo, em milhares de estruturas metálicas. Por isso a verificação é feita por amostragem, com pontos distribuídos em cada área e sempre com o BEP da subestação como referência, para os valores serem comparáveis entre si.

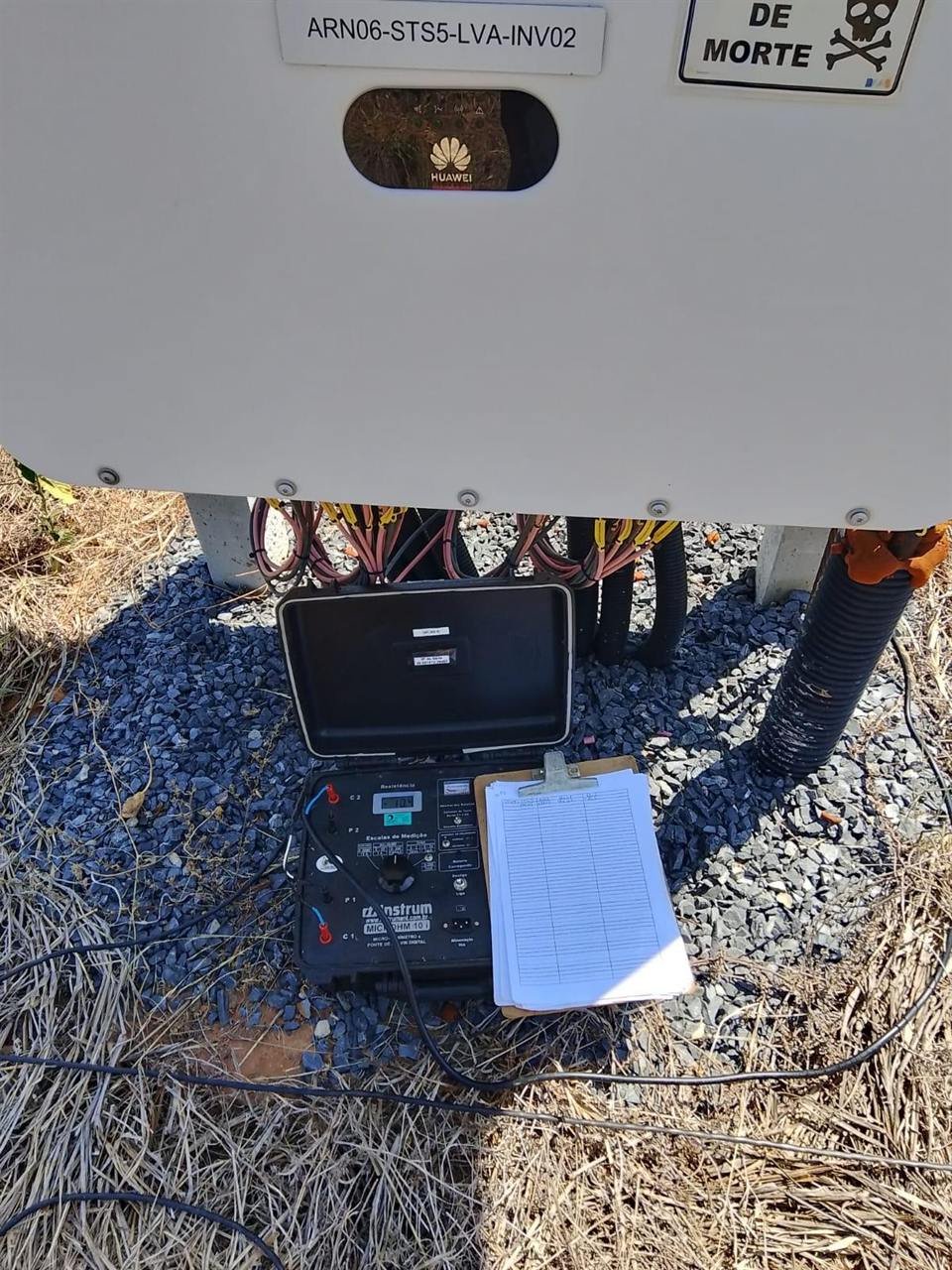

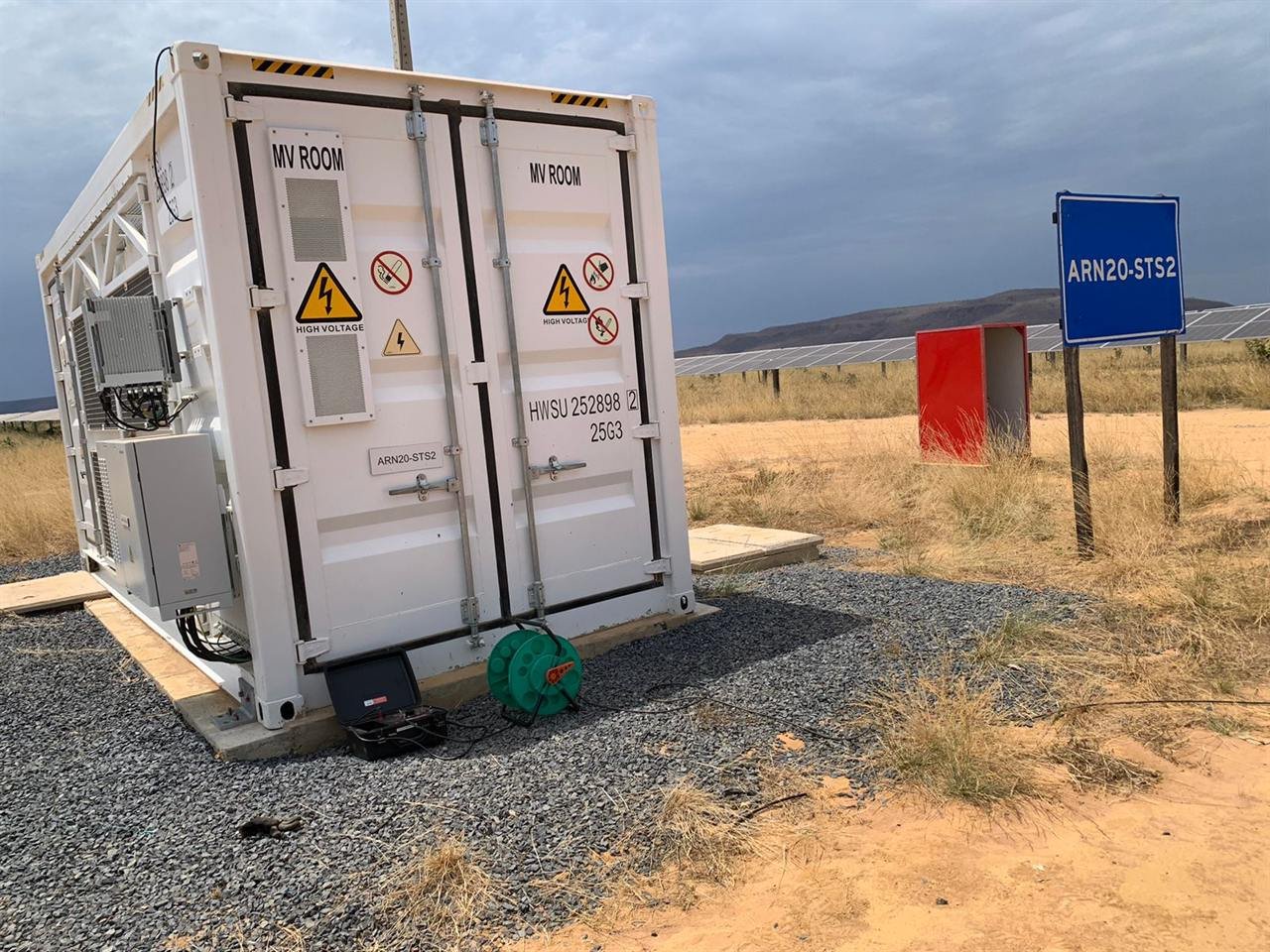

Em cada ponto, o micro-ohmímetro de 10 A mediu a continuidade entre o barramento e as estruturas: skids de média tensão, eletrocentros, inversores e as mesas. Os resultados ficaram na casa das dezenas de miliohms e as malhas em cabo de cobre foram conferidas área por área. O laudo saiu com ART, com o certificado de calibração do equipamento, com o valor medido em cada ponto e com a data da próxima inspeção.

Afinal, qual é a validade do laudo de SPDA?

A norma não fala em validade. O que ela define é o intervalo máximo entre inspeções, e a revisão de 2026 reforçou que a empresa precisa manter um plano documentado de inspeção e manutenção do SPDA.

Na prática do mercado, o laudo é anual. É o prazo que o Corpo de Bombeiros, as seguradoras e as auditorias costumam cobrar, e é o intervalo usado em instalação industrial, área classificada, ambiente com corrosão severa e serviço essencial, como energia e água. Estruturas mais simples podem ter prazo maior. Quem define é o tipo de estrutura, o risco e o ambiente, e o laudo precisa dizer quando será a próxima inspeção.

Fora do calendário, a inspeção é necessária quando

• Há suspeita de que a estrutura foi atingida por uma descarga atmosférica
• Um DPS atuou ou mostrou sinalização de fim de vida
• A cobertura ou a estrutura passou por reforma, ampliação ou mudança de uso
• Foram instaladas antenas, esteiras, tubulações ou equipamentos metálicos novos
• Não conformidades apontadas na inspeção anterior foram corrigidas e precisam ser registradas

O que precisa estar no laudo

• Identificação da empresa, do endereço e das estruturas inspecionadas
• Edição das normas usadas como referência, agora a NBR 5419:2026
• Descrição do sistema: captação, descidas, aterramento, equipotencialização e DPS
• Equipamento de medição, com número de série e certificado de calibração anexo
• Cada ponto medido com o seu valor, e não só a conclusão
• Não conformidades separadas por prioridade, com o que fazer em cada uma
• Fotos da inspeção
• Data da próxima inspeção
• ART do profissional legalmente habilitado

O que fazer agora

• Procure o último laudo e veja qual edição da norma ele cita
• Veja se existe análise de risco da estrutura e de quando ela é: com o Ng novo, o resultado pode mudar
• Confira se o laudo traz medições de continuidade, e não apenas um valor de resistência de aterramento
• Confira se o certificado de calibração do equipamento estava válido na data da medição
• Programe a próxima inspeção antes do vencimento, de preferência antes do período de chuvas
